Spécification géométrique des produits

Une nouveauté : le principe d'interchangeabilité, garant de l'interprétation des symboles ISO GPS référencés dans la documentation technique des produits.

L’ISO/TC 213 maintient une forte activité : raison pour laquelle la France avait mandaté 7 délégués à Helsinki du 18 au 27 septembre 2013 avec pour mission la défense des positions préparées au sein des commissions françaises.

Les travaux préparatoires réalisés par le groupe de travail en charge des principes ISO GPS verticaux (WG 14 animé par Renald Vincent - Cetim), ont permis au comité technique de définir un principe afin de conserver une signification identique aux symboles ISO GPS lors de l'évolution des normes. Ce principe, dit d'interchangeabilité, préconise qu'aucune pièce non approuvée pour les versions n-1, n-2, etc. ne devienne approuvée pour la version n de la norme à cause d'un changement de signification d'un symbole. Cependant, l'inverse est possible. A cette première condition, s'en ajoute une seconde : toute nouvelle définition d'une exigence doit se situer à l'intérieur de la plage d'incertitude de spécification de l'ancienne définition. Les délégués présents ont décidé d’appliquer ce principe aux travaux en cours.

La Task Force en charge d'identifier le vide entre la micro et la macro géométrie a rendu son rapport. Il en résulte le démarrage immédiat de travaux avec pour but d'établir un opérateur d'état de surface adapté à la spécification et à la mesure à l'échelle nanométrique pour aider à établir une corrélation adéquate entre l’intention du concepteur et l’indication sur le dessin.

Le groupe "état de surface" (WG 16) a alerté le comité sur la nouvelle définition donnée par le Vocabulaire International de Métrologie pour les étalons de référence qui n’est plus applicable pour les normes ISO GPS. Une prise de contact avec le Comité établissant les guides en métrologie est nécessaire pour les informer de la situation et de la définition établie pour les besoins du TC 213.

Les représentants de l’ISO/TC 10 en charge des règles graphiques ont été sollicités pour définir un type de ligne pour l’indication d’un élément de situation et des règles de représentation d'un système cartésien.

Enfin, le comité réfléchit aux moyens à mettre en œuvre pour la promotion des normes. Il va interroger l’ISO sur d’éventuels développements type APS pour Smartphone et plus spécifiquement pour les normes ISO GPS.

Au programme de la prochaine session à Stockholm, une présentation inter-groupes de travail d'un nouveau sujet sur les équipements mesureurs de forme rotatifs.

Pour plus d’informations, vous pouvez vous adresser à info@unm.fr

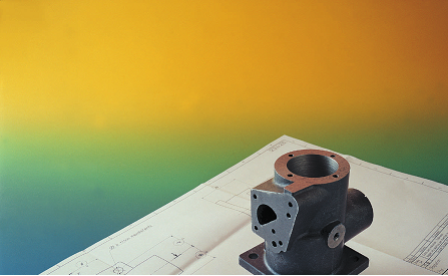

Crédit photo : CETIM
