NF E 04-013 - Symbolisation des prises de pièces

L’étude de la mise en situation d’une pièce par rapport à un environnement extérieur (technologiquement défini ou non) dans le cadre d’une fabrication ou d’un contrôle prend en compte :

• la notion d’isostatisme d’une pièce,
• la géométrie réelle de la pièce, comme le feraient les spécifications géométriques et les références qui peuvent leur être affectées.

La norme NF E 04-013 (janvier 2013) définit la symbolisation des mises en situation (niveau 1) et maintien en situation de pièces (niveau 2) au cours des opérations auxquelles elles sont soumises pendant leur fabrication, contrôle et manutention.

La symbolisation de niveau 1 décrit l’élimination des degrés de liberté (l'isostatisme). Elle est utilisée dans les documents de recherche de mise en situation (orientation et/ou position).

La symbolisation de niveau 2 décrit la mise en situation et le maintien de la pièce en fonction des éléments technologiques mis en œuvre.

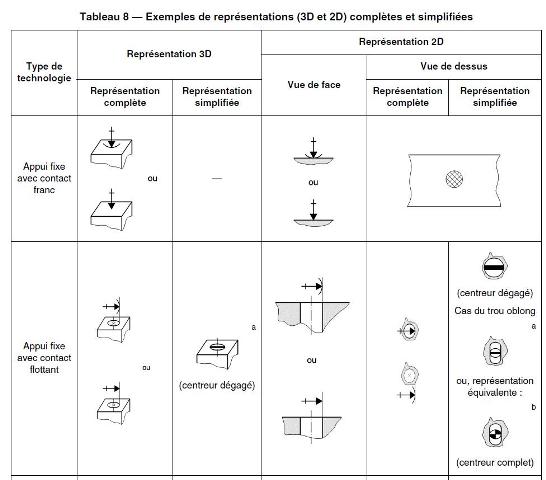

Hormis l’ajout des notions « modèle produit méthode » et « modèle produit concepteur », la révision de la norme a essentiellement porté sur la symbolisation de niveau 2 : prise en compte du lien des symboles avec les références spécifiées et les conditions physiques, ajout d’un symbole pour les technologies de type « escamotables », ajout d'un symbole facultatif représentant une technologie complémentaire et ajout des règles de simplification. Une représentation 3D des symboles de niveau 2 est également proposée.
