NF ISO 5294 et NF ISO 9980 - Poulies pour transmissions par courroies
Disponibles respectivement depuis février et janvier 2013, les normes NF ISO 5294 et NF ISO 9980 traitent des poulies pour transmissions synchrones et des poulies à gorges pour courroies trapézoïdales.
La NF ISO 5294 remplace l’édition de 1989. Elle porte sur les poulies montées avec les courroies spécifiées dans la NF ISO 5296. Cet ensemble poulie-courroie est utilisé lorsqu’une indexation ou synchronisation positive est nécessaire.
La révision comporte l'ajout des tolérances sur le parallélisme et la cylindricité de la poulie et la mise à jour des tableaux concernant les largeurs de poulies et le battement.
La NF ISO 9980 remplace l’édition de 1990. Son objet : vérifier le profil des gorges des poulies, de leur pas, du diamètre effectif et du battement des poulies dans les systèmes de transmission par courroies trapézoïdales.
Le travail va désormais porter sur de nouvelles normes internationales ayant pour objet les paramètres de contrôle et les tolérances des poulies à gorges.

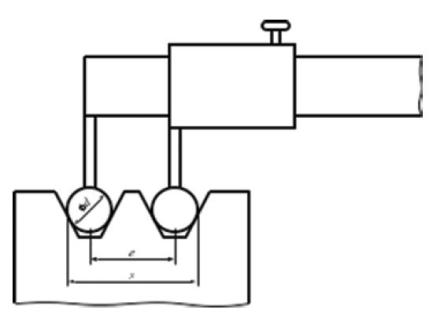

Figure 12 — Dispositif de mesure du pas des gorges
Pour plus d’informations, vous pouvez vous adresser à info@unm.fr
