NF EN ISO 1101 Tolérancement géométrique

Dans le domaine de la spécification géométrique des produits, la nouvelle version de la norme NF EN ISO 1101 relative au tolérancement géométrique est disponible depuis avril 2013.

Il aura fallu dix ans pour accorder les pratiques européennes, asiatiques et américaines sur l’ajout de la représentation 3D des spécifications (en complément à leur représentation 2 D) relatives au tolérancement géométrique des pièces. La France s’est largement impliquée dans ces travaux tant au niveau de l’expertise que de la conduite de ceux-ci.

Cette norme donne les bases indispensables à l’utilisation du langage ISO GPS (spécification géométrique des produits). Elle pose les notions fondamentales, principes, définitions, symboles et mode d’indication sur les dessins et spécifie les exigences pour le tolérancement géométrique des pièces. Elle fixe les règles permettant d’indiquer les tolérances de forme (rectitude, planéité, circularité, cylindricité, profil d’une ligne, profil d’une surface), d’orientation (parallélisme, perpendicularité, inclinaison, profil d’une ligne, profil d’une surface), de position (localisation concentricité, coaxialité, symétrie, profil d’une ligne, profil d’une surface) et battement (battement circulaire, battement total). Des symboles peuvent compléter ces indications de tolérance : indication de références partielles, dimension théorique exacte, élément médian, etc.

La version 2013 intègre également de nouveaux termes et définitions ainsi que des symboles et règles d’indication sur les dessins associés (élément de direction, plan de collection, plan d’intersection, plan d’orientation, etc.).

Les travaux sur la norme ISO 1101 sont cependant loin d’être achevés. En cours d'enquête publique, un amendement porte sur :

• la spécification de nouveaux concepts (élément théorique exact et élément uni) et les symboles correspondants ;
• l’extension des règles applicables à la spécification de la zone de tolérance (forme, largeur, combinaison, décalage, filtre, élément tolérancé associé ou dérivé, association d’éléments-références, paramètre, condition du matériau, état) ;
•  la possibilité d’indications de tolérance simplifiée ;
• la proposition de valeurs par défaut, d’indications adjacentes et d’annotations attachées aux indicateurs de tolérance ;
•  la modification des règles d’application du modificateur "tout autour" ;
• l’ajout d’annexes normatives sur les règles explicites et implicites pour les zones de tolérance géométrique, sur les symboles des associations et des paramètres, sur les filtres et sur les spécifications des références.

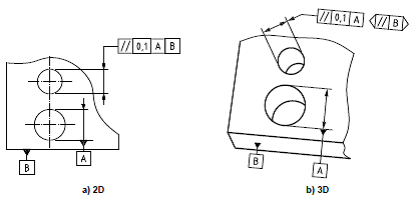

 Tolérance de parallélisme d’une ligne par rapport à une référence spécifiée
