NF E 02-314, -316, -318, -319 Calibres en acier - Tampons et bagues pour cônes

Quatre normes de la série sur les calibres en acier viennent d’être actualisées. Les versions révisées sont disponibles dans la collection française depuis décembre 2014. Ces normes déterminent le tolérancement des bagues et des tampons en s’appuyant sur les dimensions d’interchangeabilité des cônes d’emmanchement définies dans la norme NF ISO 296 et sur les principes du tolérancement géométrique établis dans la norme NF EN ISO 1101.

Les normes NF E 02-314 et NF E 02-316 décrivent respectivement les tampons pour le contrôle d’un cône 5 % (faible conicité), monobloc ou non, et les tampons pour le contrôle des cônes 5 % à trous taraudés. Les normes NF E 02-318 et NF E 02-319 définissent, quant à elles, l’utilisation des tampons pour le contrôle d’un cône d'emmanchement intérieur et extérieur de conicité 7/24 (forte conicité). Ces dernières ne s’appliquent pas aux nez de broches à conicité 7/24 pour changement automatique d'outils.

Ces quatre normes ont une structure identique. Elles définissent les caractéristiques des bagues et des tampons, le matériau qui les constitue (acier à outil pour le travail à froid), leur désignation, et leur marquage.

Elles fixent également les dimensions générales et le cas échéant, celles des cordons rectifiés, et les tolérances. Chaque annexe présente une illustration de leur utilisation.

Ces publications complètent la mise à jour de la série des normes de calibres en acier : à savoir les tampons et bagues pour cônes morse et pour cônes 5 % à tenon couverts par les normes NF E 02-310, NF E 02-311, NF E 02-312, NF E 02-313, NF E 02-315 et NF E 02-317.

Pour obtenir les normes : NF E 02-314, NF E 02-316, NF E 02-318, NF E 02-319

Afficher un aperçu des normes : NF E 02-314, NF E 02-316, NF E 02-318, NF E 02-319

Ces travaux vous intéressent, contactez-nous.

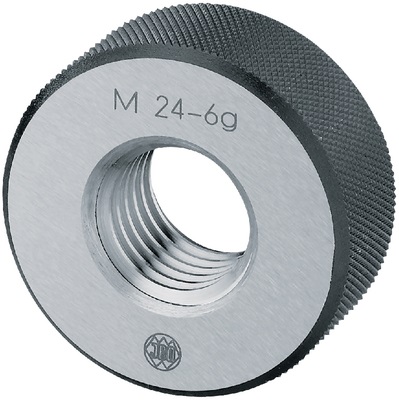

Crédit photo : CTDEC
