NF EN ISO 2692 Spécification géométrique des produits - Maximum et minimum de matière

La nouvelle version de la NF EN ISO 2692 intègre la nouvelle terminologie et les derniers concepts du domaine de la spécification géométrique des produits, comme par exemple le modificateur "SZ" utilisé pour spécifier les exigences qui s’appliquent séparément.

Elle définit des règles (repérées de A à K) pour utiliser trois types d’exigences qui, appliquées à des entités dimensionnelles, permettent de contrôler des fonctions spécifiques des pièces interdépendantes entre taille et géométrie :

• exigence du maximum de matière, MMR : permet d'assurer l’assemblage des pièces ;
• exigence du minimum de matière, LMR : garantit par exemple, une épaisseur minimale de paroi d’une pièce ;
• exigence de réciprocité, RPR (employée sous certaines conditions) : peut servir à augmenter la tolérance dimensionnelle lorsque l’écart géométrique de la pièce réelle ne tire pas le meilleur parti de l'état virtuel de la pièce au minimum ou au maximum de matière.

Ces exigences peuvent être utilisées pour respecter d'autres exigences fonctionnelles de conception.

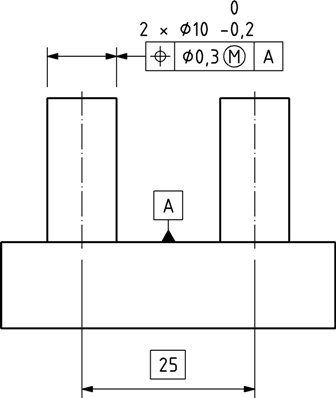

Des exemples d'indication sur les dessins, et leur signification associée, destinés à illustrer les règles fixées sont proposées au lecteur en annexe de la norme.

Pour obtenir la norme : NF EN ISO 2692.

Afficher un aperçu de la norme : NF EN ISO 2692.
