NF EN ISO 14638 Modèle de matrice ISO GPS

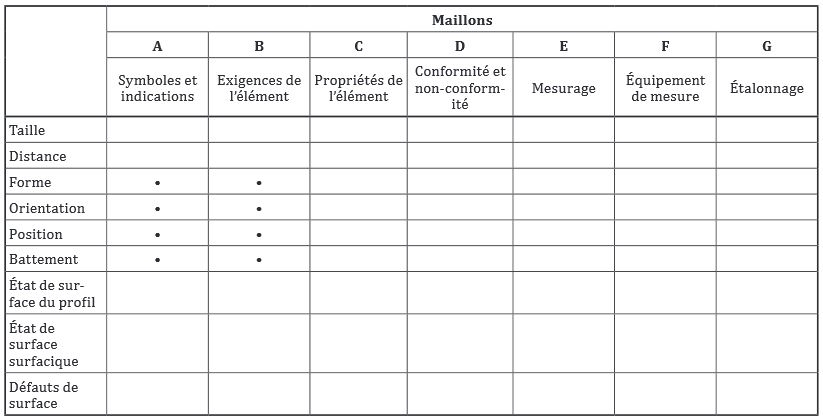

Cette norme publiée en mars 2015 explique aux utilisateurs l'architecture des normes de spécification géométrique des produits (ISO GPS). Elle fournit une logique de classement des normes permettant de les regrouper dans une matrice suivant :

• 9 propriétés géométriques : taille, distance, forme, orientation, position, battement, état de surface du profil; état de surface surfacique et défauts de surface
• 7 maillons repérés par des lettres allant de A et G qui indiquent respectivement si la norme détaille les symboles et indications, les exigences de l’élément, les propriétés des éléments, la conformité et non-conformité, le mesurage, l'équipement de mesure et enfin l'étalonnage.

Cette matrice, qui figure en annexe de chaque norme ISO GPS, permet d'identifier , à quelle étape de développement d’un produit elle se rapporte : conception, industrialisation ou vérification.

Cette norme fournit des liens interactifs qui permettent d'accéder à la liste à jour des normes de l’ISO/TC 213 et à une version en ligne de la matrice, avec la possibilité de l’interroger en cliquant ici.

La norme explique également la portée des trois types de normes ISO GPS : fondamentales, générales et complémentaires.

Pour obtenir la norme : NF EN ISO 14638.

Afficher un aperçu de la norme : NF EN ISO 14638.

Ces travaux vous intéressent, contactez-nous.
