XP E 04-007 GPS – Méthode d’analyse de décomposition modale discrète

Le défaut de forme est jusqu’à présent globalisé dans le concept de zone (décrit dans la norme de tolérancement géométrique NF EN ISO 1101), qui encadre l’ensemble des formes possibles indépendamment de leur criticité. A moins que toutes les géométries possibles ne créent les mêmes conséquences sur la fonction, ce qui dans la réalité est peu probable, il peut être judicieux, en complément du concept global de zone, de ne contraindre que ce qui doit l’être pour spécifier au juste nécessaire. C’est là un enjeu fondamental du tolérancement. C’est aussi l’objectif principal de la norme expérimentale XP E 04-007 qui spécifie la méthode d'analyse de décomposition modale discrète (DMD).

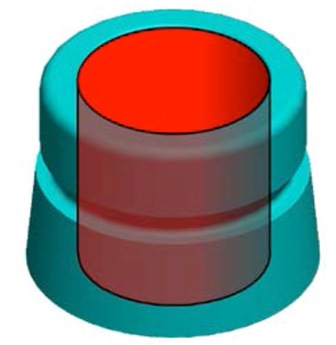

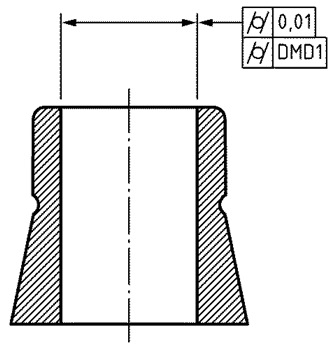

La norme décrit les 14 étapes de la méthode. Elle donne les éléments à faire figurer dans le rapport d'essai. Elle spécifie les règles d’écriture et d’indication d’une spécification modale et indique les critères d’acceptation. Des exemples de spécifications et d’interprétation illustrent les principes de la norme. Méthode alternative de caractérisation et de visualisation d’un élément géométrique, la décomposition modale peut être exploitée indifféremment :

• en spécification : les écarts locaux de forme seront limités par la définition de critères d’acceptabilité sur les paramètres de forme,
• en production : les procédés de production pourront être conduits en utilisant les paramètres de forme comme paramètres de pilotage,
• en vérification : conformité de la surface mesurée à la spécification de forme.

Pour obtenir la norme : XP E 04-007.
