NF E 22-621 Assemblages frettés sur portée cylindrique

La version révisée de la norme NF E 22-621 "Assemblages frettés sur portée cylindrique - Fonction, réalisation, calcul", publiée en décembre 2015, présente l’avantage de réunir dans un seul document les aspects fonction, réalisation et  calcul des assemblages frettés sur portée cylindrique.

Ce document traite des applications courantes des assemblages frettés avec la prise en compte des critères mécaniques généraux influents tels que les matériaux, les moments de flexions et d’efforts radiaux, le frottement tout en apportant des précisions sur les cas particuliers des assemblages affaiblis et des moyeux externes étagés.

En plus des règles de conception et de réalisation, une méthode de calcul simplifiée permet d'appliquer la norme à la plupart des organes de transmissions mécaniques utilisés (arbres creux ou pleins, avec des pressions extérieures nulles ou non). Ces calculs permettent de déterminer les caractéristiques mécaniques fondamentales pour ce type d'organe comme la pression minimale de frettage, les efforts transmissibles, le serrage, les contraintes et les déformations. La température est également prise en compte dans le calcul des efforts d'assemblage (emmanchement ou démontage).

Des annexes complètent le document et donnent des informations sur les assemblages frettés multiples, avec diamètre externe de moyeux étagés, affaiblis ou soumis à des sollicitations externes.

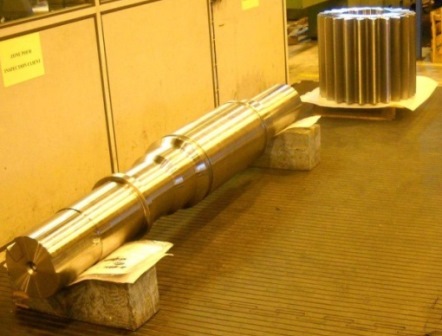

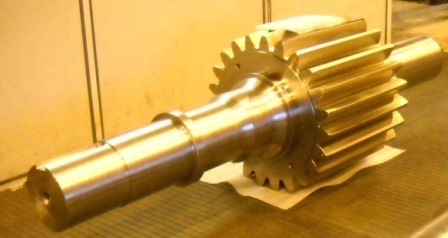

Avant frettage		Après frettage

Pour acheter la norme : NF E 22-621.

Pour visualiser un extrait de la norme : NF E 22-621.

Crédit photos : CMD
