Série des NF EN ISO 16610 Spécification géométrique des produits (GPS) - Filtrage

La série des NF EN ISO 16610 présente non seulement le filtre gaussien qui est le filtre par défaut, mais également d’autres types de filtres pouvant être spécifiés pour séparer les différentes composantes d'un profil d'état de surface (rugosité, ondulation, écart de forme). Dix parties, publiées dans leur première version sous format expérimental, ont été confirmées courant 2015 en normes homologuées.

La première partie constitue la documentation de base à laquelle vont se référer les normes du domaine. Elle définit la terminologie utilisée et généralise le concept de filtrage. Elle énonce non seulement les règles pour la désignation des filtres mais en facilite la lecture en rassemblant sur la même ligne d'un tableau : le type, la catégorie, la désignation, le nom du filtre et la norme ISO associée.

Les concepts de base des filtres de profil linéaires, incluant les filtres et les ondelettes splines, et le filtre gaussien normalisé, sont fixés dans la partie 20. Les filtres splines et leurs caractéristiques de transmission sont spécifiés dans la partie 22, les ondelettes splines utilisées pour le filtrage des profils dans la partie 29, les filtres de profil robustes dans la partie 30.

La terminologie et les concepts s'appliquant aux filtres morphologiques, incluant les filtres enveloppe, sont précisés dans la partie 40. Les filtres de profil morphologiques avec éléments structurants disque et segment horizontal sont spécifiés dans la partie 41, les techniques d’analyse par espace d’échelle pour les filtres de profil morphologiques dans la partie 49.

Les caractéristiques de base (fonction de pondération, représentation discrète, fonction de transfert, etc…) des filtres surfaciques linéaires (filtres gaussiens, filtres splines et filtres ondelettes) sont décrites dans la partie 60. Celles des filtres gaussiens utilisés pour le filtrage des surfaces planes et cylindriques dans la partie 61.

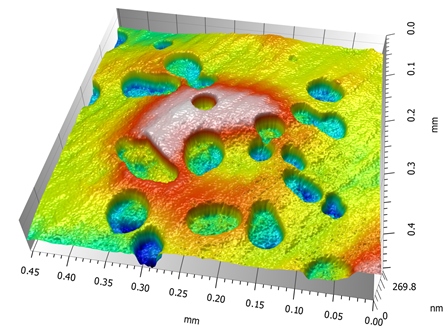

Crédit photo : Digital Surf
