NF EN ISO 10360-10 Laser de poursuite pour systèmes à mesurer tridimensionnels (SMT)

Publiée en juillet 2016 dans la collection des normes françaises, la NF EN ISO 10360-10 s'applique aux lasers de poursuite pour mesurer les distances de point à point, utilisant un rétroréflecteur comme système de palpage. Ceux qui mesurent par interférométrie (IFM) et/ou par un appareil de mesure des distances absolues (ADM) peuvent être vérifiés à l'aide cette norme. Les essais de performance pertinents de cette norme peuvent être utilisés pour d'autres systèmes de mesure par coordonnées sphériques qui emploient des cibles coopératives, tels que les systèmes "radar à laser".

Cette nouvelle norme permet grâce à un mode opératoire de réception de vérifier que les performances du laser de poursuite, équipant le système acheté, sont conformes à celles spécifiées par le fabricant. Elle spécifie aussi les essais de vérification périodique.

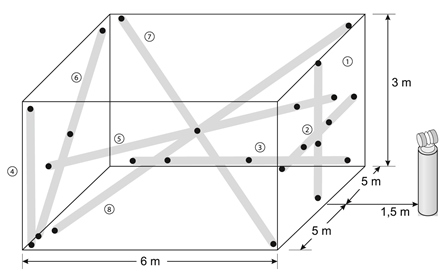

Trois types de mesure sont effectués : longueurs d'essai, sphères d'essai et formes planes étalonnées. Pour chacune d'elles, les erreurs de taille et de forme du système de palpage, les erreurs de position et les erreurs de longueur sont évaluées.

Les conditions d'environnement (température, pression de l'air, humidité ou de vibration) sont spécifiées et prises en compte, selon les cas.

Des conditions de fonctionnement sont également présentées. D'autres informations (longueurs d'essai étalonnées, compensation thermique des pièces, EMT,...) sont données dans des annexes.

Double avantage du résultat mesuré : une traçabilité directe avec l'unité de longueur (le mètre) et la connaissance du fonctionnement du laser lors de mesurages de longueurs similaires.

Pour acheter la norme : NF EN ISO 10360-10.

Pour visualiser un extrait de la norme : NF EN ISO 10360-10.

Ces travaux vous intéressent, contactez-nous.
