NF EN ISO 15614-8 Soudage de tubes sur plaques tubulaires

La norme NF EN ISO 15614-8, publiée en septembre 2016, spécifie les exigences pour l'épreuve de qualification de modes opératoires pour le soudage à l'arc d'assemblages de tubes sur plaque tubulaire en matériaux métalliques avec des procédés manuels, semi-automatiques, automatiques ou entièrement automatiques.

Elle concerne le soudage par fusion avec jeu subsistant après soudage entre le tube et la plaque tubulaire sur une certaine longueur de l'épaisseur de la plaque. Elle ne s'applique pas aux assemblages tubes sur plaque avec raccordements forgés sur des tubes soudés (soudures sur alésage intérieur/extérieur).

Cette norme définit les assemblages de qualification et les contrôles, examens et essais à réaliser sur ces derniers, ainsi que le domaine de validité de l'épreuve de qualification. Elle propose également un modèle de procès-verbal de qualification du mode opératoire correspondant.

Par rapport à la version précédente de 2002, le domaine d'application de la norme a été clarifié en excluant l'expansion mécanique et un tableau récapitulatif des contrôles, examens et essais à réaliser sur les assemblages de qualification a été ajouté.

Pour les assemblages de tubes sur plaque tubulaire dans des équipements sous pression, cette norme vise à permettre de répondre aux exigences de la Directive Équipements sous Pression 2014/68/UE.

Pour acheter la norme : NF EN ISO 15614-8.

Pour visualiser un extrait de la norme : NF EN ISO 15614-8.

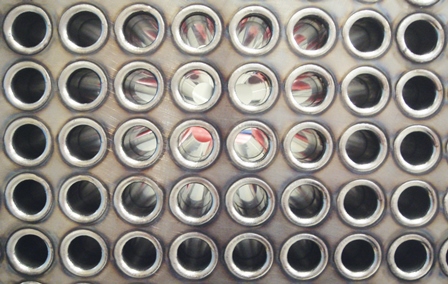

Crédit photo : AREVA.
