NF EN ISO 17450-3 Eléments tolérancés

Dans le cadre des concepts généraux servant à l'élaboration d'un système de spécification géométrique (GPS) univoque, la nouvelle norme NF EN ISO 17450-3 concerne les éléments extraits des pièces pour représenter les éléments tolérancés. Dans cette série de normes, la partie 1 est relative au modèle pour la spécification et la vérification et la partie 2 aux concepts liés aux opérateurs et aux incertitudes. Suivra d'ici 2 ans, la publication de la partie 4 relative aux caractéristiques géométriques pour la quantification des écarts GPS.

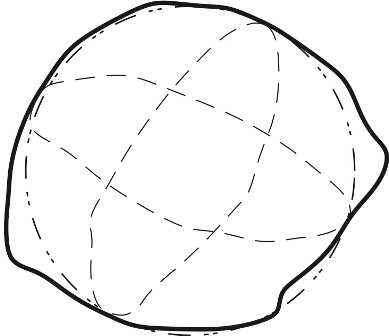

S'appuyant essentiellement sur les termes des normes de base NF EN ISO 17450-1, NF EN ISO 22432 et NF EN ISO 25378, la NF EN ISO 17450-3 définit quatre termes essentiels : paire de points opposés, entité tolérancée élémentaire, élément tolérancé complet et centre médian. Elle s'attache à décliner les règles par défaut permettant d'établir un élément tolérancé. Les déclinaisons sont variables, selon qu'il s'agit par exemple pour le point médian d'un centre médian ou d'un centre associé, en 3D ou en 2D ; ou pour la ligne médiane, d'une portion de ligne médiane directement associée, d'une ligne médiane extraite ou d'une portion de ligne médiane indirectement associée. De nombreux schémas et tableaux illustrent les différents cas de figure et permettent de s'approprier plus aisément ces concepts.
